基于电源管理芯片RTQ2134-QA进行光电式焊接检查封装

2021年05月01日 09:53 ? 次阅读

我们使用的汽车正在向着绿色节能、网络化、智能化的方向发展,车载电子设备的计算能力越来越高,作为人机界面的屏幕显示效果越来越好,内容越来越丰富。因为未来汽车那看得见的美好,各种资源都在向着这个领域汇聚,部分造车新势力的市场价值远远超越传统车企,能够完全实现自动驾驶的好日子似乎很快就要到了,想起来还是有点让人期盼的,我就盼着自己还在使用的车子能够顽强一点,熬到符合我理想的车子出现时再去更换。

车载电子设备的能力越高,其内部资源也越多,耗电必会大幅增加,这对电源管理而言其实是个挑战。以先进制程打造出来的 CPUGPU 能以更低的电压工作,但由于其内部资源的增多和运算速度的提高,需要消耗的电流也在大幅增长,再加上这些复杂器件的内部资源并非总是处于平稳的工作状态,按需启动的它们在一启一停之间便把瞬态的冲击施加到了电源上,加大了电源稳定其输出的难度,因而要求电源器件在有更大的负载能力、更高的调节精度的同时还要有更低的纹波指标和更快的应变能力,同时也要有更高的可靠性,能够耐受各种恶劣环境的考验,能够顺利通过严格的车规认证。

基于电源管理芯片RTQ2134-QA进行光电式焊接检查封装

RTQ2134-QA 是通过了 AEC-Q100 Grade 1 认证的电源管理器件,它的内部包含有 4 路可以合并输出或单独输出的同步 Buck 转换器,其中的每一路都具有 5.5A 的电流输出能力,只需在其内部包含的一次性可写入存储器里写入特定的数据即可将其配置为 2+2 或 2+1+1 的形式,可分别提供 10A+10A 或 10A+5A+5A 的两组或三组输出,而每组输出的电压都可通过 I2C 接口进行动态调节以满足负载各种运行模式的需求。

?

当两路以上的 Buck 合并运行时,合并在一起的各路以不同的相位运行是最合理的安排,这样可以使输入、输出纹波最小化,使整个系统的性能最优化,这便是 RTQ2134-QA 采用的多相运行模式,下图是其规格书里出示的 Buck1 和 Buck4 两相运行时的波形图,在负载电流为 11A 的情况下,输出纹波的峰峰值只有几个 mV。

基于电源管理芯片RTQ2134-QA进行光电式焊接检查封装

现今的高性能处理器通常由多个内核构成,假如是 FPGA 则包含了大量可编程的逻辑单元,各内核或根据功能的需要而划分为区块的逻辑单元仅在有任务运行需求时才会进入工作状态,其他时候则处于待机状态,这样的一进一出对电源转换器来说便是负载的大幅跳变,必会造成其输出电压的下坠或隆起,逼得转换器必须以极快的速度对此进行响应,以便能将输出电压迅速拉回到原来的稳定状态,RTQ2134-QA 解决此问题的办法是采用 ACOT?(Advanced Constant-On-TIme, 改进型固定导通时间)控制架构,它能在发现反馈电压低于参考电压时迅速开启导通时段以实现对输出端的能量补充,最大时延仅为 100ns。在经过固定的导通时间后,如发现输出电压还没有恢复则又会在最多 100ns 以后再次进入导通时段,因而可以用最快的速度将输出电压修正到预设状态。

基于电源管理芯片RTQ2134-QA进行光电式焊接检查封装

上图所示的便是 RTQ2134-QA 分别在两相或单相运行时面对负载的突然增加的反应过程,很显然是两相运行时的输出电压修复能力会更强一些。

对于负载的突然降低,Buck 转换器的响应是尽快结束上桥开关的导通时段,RTQ2134-QA 因为采用 ACOT? 控制架构而能立即进入这一状态,但是暂时失去原有出路的电感储能仍会因为向输出电容的转移而造成输出电压的隆起,这部分能量需在负载将其消耗以后输出电压才会自然回到稳定状态。

基于电源管理芯片RTQ2134-QA进行光电式焊接检查封装

将两个以上的 Buck 转换器组合成为多相运行状态的目的是提高负载能力、降低单个转换器所用元件的负担并使整体性能更优,但是每个转换器的运行都会造成一定的损耗。为了平衡这样的矛盾,RTQ2134-QA 在以组合方式运行的两相转换器中加入了自动增相、减相的功能,能在负载大于一定水平(3A)时自动进入两相运行模式,又能在负载降低到一定水平(2.6A)时自动切换回单相运行模式,尽量把不必要的消耗自动降下来,因而具有低消耗、高供给的能力。为了进一步降低损耗,RTQ2134-QA 还具有用户可选的轻载节能模式,这是一种电流不连续的运行方式,自然会带来输出纹波变大的结果,如果这是不可接受的,用户可在需要时将其设定为强制电流连续模式,这时便可以得到输出电压调节精度最高的状态。

对于需要在运行中改变工作电压的应用,RTQ2134-QA 支持以最高 3.4MHz 的时钟速度通过其 I2C 接口对其输出电压在 0.3V~1.85V 的范围内进行动态调节,也可以通过一个外接的输入信号对两个寄存器里设定的输出电压数据进行选择以实现快速的输出电压切换,而输出电压由一个水平变化到另外一个水平的速度是可以由用户进行设定的。

基于电源管理芯片RTQ2134-QA进行光电式焊接检查封装

作为一款车用电源管理芯片,RTQ2134-QA 使用了方便进行光电式焊接状态检查的 WET-WQFN-30L 4.5x4(FC) 封装,其中的 FC 说明其内部使用的是晶粒倒装结构,具有很好的功率耗散能力。其引脚布置是经过 FMEA 即失效模式及其影响分析的结果,可以防范相邻引脚短路、外部电路故障等可能带来的恶劣影响,可避免发生燃烧等严重事故。

RTQ2134-QA 的设计中也包含了许多故障防范措施如过流保护、欠压保护、超时保护、软启动和过热保护等,在各种故障发生时均可以发出中断信号的方式向控制系统发出通知以方便其进行处理,而暂存于寄存器里的数据则容许其查询故障所在,使问题处理过程能够更直接、更方便。

RTQ2134-QA 的输入电压范围为 3V~6V,用于车机系统时可以利用我们介绍过的 RTQ2965-QA 等高压 Buck 器件作为电压预调节器去承接来自车辆电池总线的高压,高低搭配的结果是可以带来最佳的性能和成本效益,也使这些不同的器件能够各得其所,为人类的幸福生活做出最大的贡献。
? ? ? ?责任编辑:pj

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

写好状态机--从2019年全国FPGA竞赛谈Verilog编码技巧

理解Verilog编码技巧掌握FPGA中状态机的写法掌握非重叠序列检测代器Verilog代码编写
发烧友学院发表于 2020-04-21 00:00? 28687次阅读
写好状态机--从2019年全国FPGA竞赛谈Verilog编码技巧

苹果中国官网上线翻新产品,可享有哪些优惠

4月30日消息,苹果中国官网上线官方翻新产品,其中有Apple Watch、Mac和iPad等相关应....
发表于 2021-04-30 17:20? 1283次阅读
苹果中国官网上线翻新产品,可享有哪些优惠

细菌快速检测仪原理【莱恩德】

可操作性 —— 传统培养方法需要在实验室由经过培训的技术人员进行操作;而ATP快速洁净度检测操作非常....
发表于 2021-04-30 15:45? 18次阅读
细菌快速检测仪原理【莱恩德】

光纤激光打标机作为一种激光标记技术,它可以打防伪...

现在防伪技术最常见的是用条形码、二维码来实现产品的防伪,这些条形码和二维码都是使用光纤激光打标机打出....
发表于 2021-04-30 14:47? 7次阅读
光纤激光打标机作为一种激光标记技术,它可以打防伪...

FPGA设计思想与技巧之串并转换

发表于 2021-04-30 14:13? 0次阅读
FPGA设计思想与技巧之串并转换

探讨VHDL和Verilog模块互相调用的问题

1、 关于如何在VHDL模块调用一个Verilog模块 在VHDL模块声明一个要与调用的Verilo....
发表于 2021-04-30 14:06? 34次阅读
探讨VHDL和Verilog模块互相调用的问题

嵌入式开发中中断与轮询的内涵与区别

摸水了一周,准备在家里好好敲敲代码,赶赶稿子,正当我专心输出的时候,被老婆打断了。 娃拉臭了,赶紧过....
发表于 2021-04-30 11:51? 118次阅读
嵌入式开发中中断与轮询的内涵与区别

绿盟科技基于国产兆芯通用处理器的企业入侵防护产品...

绿盟科技本次活动也展示了基于兆芯通用处理器以及中标麒麟、银河麒麟操作系统的企业级入侵防护安全产品NI....
发表于 2021-04-30 11:23? 265次阅读
绿盟科技基于国产兆芯通用处理器的企业入侵防护产品...

全网最全科普FPGA技术知识

FPGA 是可以先购买再设计的“万能”芯片。FPGA (Field Programmable Gat....
发表于 2021-04-30 11:13? 142次阅读
全网最全科普FPGA技术知识

首款搭载鸿蒙OS的平板电脑,华为MatePad ...

日前,华为官方已正式宣布将在本月正式推出鸿蒙OS系统正式版,并将率先向旗舰机型推送更新。消息显示,华....
发表于 2021-04-30 10:50? 602次阅读
首款搭载鸿蒙OS的平板电脑,华为MatePad ...

4月28日星核计划|高云开发者见面会活动回顾

4月28日,电子发烧友携手高云一起启动星核计划|高云开发者见面会,本次活动亮点满满,整个活动过程参与的开发者热情高...
发表于 2021-04-30 10:40? 101次阅读
4月28日星核计划|高云开发者见面会活动回顾

如何去实现灵活的汽车电子设计?

ASSP微控制器面临的问题是什么? 如何在FPGA中去实现微控制器? 一种灵活的微控制器解决方案 ...
发表于 2021-04-30 07:35? 0次阅读
如何去实现灵活的汽车电子设计?

如何实现HDTV视频增强算法中灰度直方图统计?

本文介绍了如何在FPGA中利用Block RAM的特殊结构实现HDTV视频增强算法中灰度直方图统计。...
发表于 2021-04-30 07:34? 0次阅读
如何实现HDTV视频增强算法中灰度直方图统计?

什么是压稳态? 压稳态是怎样导致设计失败的?

什么是压稳态? 为什么会出现压稳态这一现象? 压稳态是怎样导致设计失败的? 如何降低出现压稳态失败的概率? ...
发表于 2021-04-30 07:21? 0次阅读
什么是压稳态? 压稳态是怎样导致设计失败的?

整合高性能仪器和FPGA,实现最佳WLAN测量

本文章主要讨论通过现场可编程门阵列(FPGA) 针对802.11ac进行测试的优势。...
发表于 2021-04-30 07:05? 0次阅读
整合高性能仪器和FPGA,实现最佳WLAN测量

FPGA在多任务软件无线电中有哪些应用?

请问各位,FPGA在多任务软件无线电中有哪些应用?...
发表于 2021-04-30 06:51? 0次阅读
FPGA在多任务软件无线电中有哪些应用?

如何去实现一种自适应算术编码?

自适应算术编码的基本原理是什么? 自适应算术编码的FPGA实现 如何对自适应算术编码进行仿真? ...
发表于 2021-04-30 06:50? 0次阅读
如何去实现一种自适应算术编码?

请问使用FPGA的图像传感器的优势有哪些?

本文探讨了在FPGA内针对CMOS图像传感器的微控制器和信号处理单元的整合。...
发表于 2021-04-30 06:46? 0次阅读
请问使用FPGA的图像传感器的优势有哪些?

请问怎样去设计卫星测控多波束系统?

求一种基于DSP和FPGA的卫星测控多波束系统的设计方案。...
发表于 2021-04-30 06:09? 0次阅读
请问怎样去设计卫星测控多波束系统?

拉曼光谱分析仪的用途及性能特点的介绍

LD-LM拉曼光谱分析仪是一款专门针对现场快速检测的便携式拉曼光谱分析仪,采用工业级的防水、防尘、防....
发表于 2021-04-29 16:13? 25次阅读
拉曼光谱分析仪的用途及性能特点的介绍

基于接地电极表面及与其接触的土壤之间的接触电阻

由于土壤是由不同的土壤颗粒和其间隙中存在的水和空气组成,再则接地体的形状、尺寸又不一,所以接地电阻有....
发表于 2021-04-29 15:05? 137次阅读
基于接地电极表面及与其接触的土壤之间的接触电阻

基于RAMPS 3D打印机套件的A4988步进驱...

马达板基于两个来自RAMPS 3D打印机套件的A4988步进驱动器 两个A4988步进驱动器均使用2....
发表于 2021-04-29 11:38? 214次阅读
基于RAMPS 3D打印机套件的A4988步进驱...

Achronix宣布其业界性能最高的Speeds...

专为处理人工智能/机器学习(AI / ML)、5G基础设施、网络处理、计算存储、测试和测量等应用中的....
发表于 2021-04-29 10:11? 464次阅读
Achronix宣布其业界性能最高的Speeds...

浅析汽车的未来发展趋势之车辆通信

您是否知道,当今汽车里的电子设备和无线电数量比发射到月球的首个太空舱里的还要多?为了从所有技术中获益....
发表于 2021-04-28 16:41? 332次阅读
浅析汽车的未来发展趋势之车辆通信

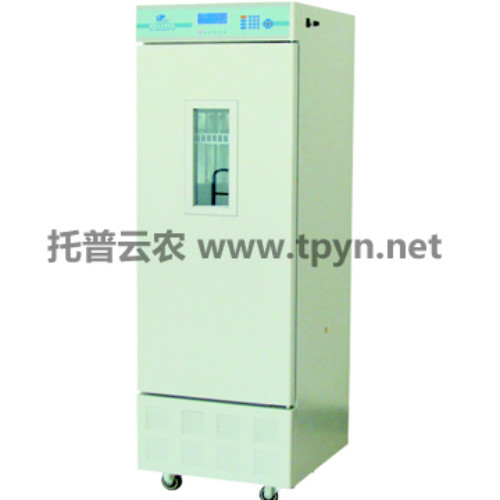

光照培养箱的应用可满足作物的培养需求

托普云农设计研发供应了多种培养箱,其中光照培养箱,它是专门为植物的光照培养提供重要的环境条件。 也可....
发表于 2021-04-28 16:18? 24次阅读
光照培养箱的应用可满足作物的培养需求

基于Xilinx Zynq ultraScale...

Jaya 本期带来的开发板是ALINX 基于Xilinx Zynq ultraScale+ MPSo....
发表于 2021-04-28 15:56? 305次阅读
基于Xilinx Zynq ultraScale...

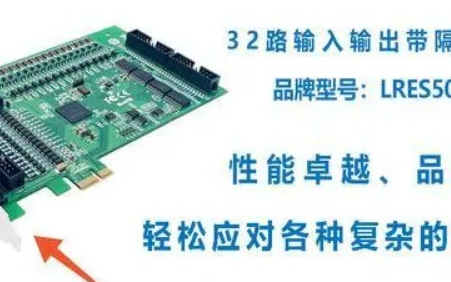

LR-LINK联瑞推出32路带隔离输入输出I/O...

近日LR-LINK联瑞首次推出支持PCIe接口的32路带隔离输入输出I/O卡(品牌型号:LRES50....
发表于 2021-04-28 15:43? 49次阅读
LR-LINK联瑞推出32路带隔离输入输出I/O...

详解XTAL振荡器电路设计和布局技巧

每年,数十亿种晶体被制造出来,并且几乎在每个电子设备中使用。网络、数字手表甚至微波中的数字和模拟子系....
发表于 2021-04-28 15:29? 110次阅读
详解XTAL振荡器电路设计和布局技巧

Xilinx宣布7nm Versal AI Co...

Versal AI Core 系列提供了 Versal 产品组合中的最高算力和最低时延,借助其 AI....
发表于 2021-04-28 15:16? 303次阅读
Xilinx宣布7nm Versal AI Co...

基于超越者Spartan-6 FPGA开发板方案...

随着时代的发展,芯片行业的兴起的气势已经不亚于当年互联网兴起时气势,越来越多的莘莘学子涌入半导体行业....
发表于 2021-04-28 14:29? 170次阅读
基于超越者Spartan-6 FPGA开发板方案...

如何从Raspberry Pi Pico的模数转...

了解如何在Raspberry Pi Pico上以高达500 kHz的频率采样并根据捕获的数据计算快速....
发表于 2021-04-28 10:42? 124次阅读
如何从Raspberry Pi Pico的模数转...

深度剖析关于SoPC的智能巡迹小车的设计

本设计以SoPC套件E-Play-1c12上配置的Cyclone系列FPGA芯片EP1C12Q240....
发表于 2021-04-28 10:16? 137次阅读
深度剖析关于SoPC的智能巡迹小车的设计

电动汽车充电桩的功能有哪些

作为电动车配套,在电动车如火如荼背景下,充电桩市场也呈现出一片蓝海,截止2020年6月底,全国充电桩....
发表于 2021-04-28 10:09? 126次阅读
电动汽车充电桩的功能有哪些

探讨FPGA的无线传感网络信道波形整形滤波器

针对模拟滤波器设计灵活性差且不能很好地支持数据通信的并行和速度等问题,利用Altera公司Cyclo....
发表于 2021-04-28 10:05? 90次阅读
探讨FPGA的无线传感网络信道波形整形滤波器

首批出厂预装鸿蒙OS系统的华为设备有哪些

近日,华为官网又悄悄上架了四款新旗舰手机,它们分别是华为MateX2折叠屏手机4G版、华为mate4....
发表于 2021-04-28 09:06? 537次阅读
首批出厂预装鸿蒙OS系统的华为设备有哪些

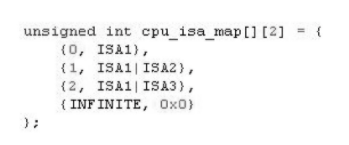

探究一种新的可配置处理器的异构多核线程级动态调度...

本文针对基于可配置处理器的异构多核结构,提出一种新的线程级动态调度模型。此类异构多核系统中每个核分别....
发表于 2021-04-27 18:20? 136次阅读
探究一种新的可配置处理器的异构多核线程级动态调度...

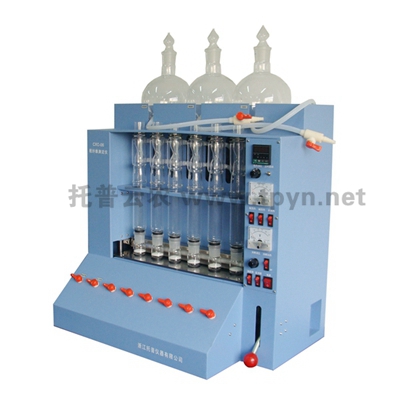

粗纤维测定仪的应用领域及使用说明的介绍
